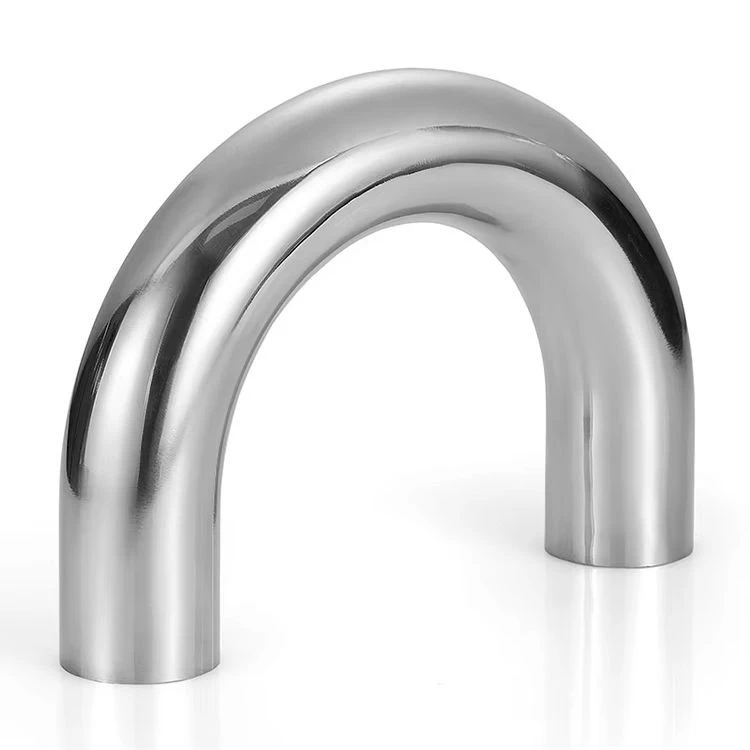

Nem minden csőelrendezés követhet egyenes utat. Hőcserélőkben, U-alakú csőkötegekben, kompakt elosztókban és visszatérő vezetékekben a folyadékokat teljes 180 fokkal el kell forgatni, párhuzamos úton visszafelé irányítva az áramlási hatékonyság veszélyeztetése nélkül. Arozsdamentes acél 180 fokos könyök, más néven visszatérő kanyar, az a szerelvény, amely megkönnyíti ezt a fordulatot.MIDASa rozsdamentes acélból készült 180 fokos könyökök átfogó választékát gyártja, amelyeket úgy terveztek, hogy egyenletes áramlást fordítsanak, és hosszú távú megbízhatóságot biztosítanak a korrozív és nagy tisztaságú{2}
Az egyszeri visszatérési kanyar esete
A tervezők néha megpróbálnak 180 fokos elfordítást elérni két 90- fokos könyök összehegesztésével. Ez a megközelítés, bár funkcionális, további hegesztési kötést ad, növeli az általános helyigényt, és további lehetséges szivárgási útvonalat hoz létre. Ezzel szemben az egy darabból álló 180 fokos könyök kiküszöböli ezeket a problémákat.
A visszatérő ív folyamatos, sima belső kontúrral van kialakítva, amely minimális szétválás és turbulencia mellett vezeti át a folyadékot a kanyarban. Ez a kialakítás megőrzi a hidraulikus hatékonyságot és csökkenti az erózió kockázatát a kanyarban. A hőcserélők építésénél, ahol több száz visszatérő ív alkotja a berendezés működése szempontjából kritikus U-csőkötegeket, az egyes szerelvények integritása elengedhetetlen az optimális hőteljesítmény és élettartam szempontjából.
Miért rozsdamentes acél?
A rozsdamentes acél a választott anyag a visszatérő ívekhez az igényes kiszolgálás során. A krómban-dús passzív oxidréteg eredendő korrózióállóságot biztosít, míg a 316-os minőségű anyag molibdéntartalma kiterjeszti a kloridok és az agresszív technológiai vegyszerek elleni védelmet.
Hőcserélős és magas hőmérsékletű{0}}alkalmazásokhoz az ausztenites rozsdamentes acél kiváló szívósságot biztosít széles hőmérsékleti tartományban, elkerülve a rideg viselkedést, amely alacsony hőmérsékleten befolyásolhatja a szénacélt. A sima, nem-porózus felület az élelmiszer-, ital- és gyógyszergyártás higiénikus működését is támogatja, ahol a szennyeződést meg kell akadályozni.
Termékleírások
MIDASrozsdamentes acél 180 fokos könyökökúgy készülnek, hogy megfeleljenek a nemzetközi szabványok méret- és anyagkövetelményeinek, biztosítva a felcserélhetőséget és a megbízható teljesítményt a globális projektek során.
Anyag fokozatok:Kapható ASTM A403 WP304/304L és WP316/316L kivitelben, kérésre más kovácsolt ausztenites minőségekkel is. Ezeket az anyagokat kifejezetten nyomáscsöves alkalmazásokhoz tervezték.
Méretezési szabványok:Az ASME B16.9 szabvány szerint gyártva a tompavarrat-szerelvényekhez. A visszatérő kanyar középső-középpontja közötti mérete megfelel a hosszú-sugár (1,5D) és a rövid-sugár (1D) konfigurációkra vonatkozó szabvány követelményeinek.
Mérettartomány:Elérhető az NPS 1/2-től az NPS 24-ig, lefedi a csőrendszer általános követelményeinek teljes spektrumát.
Csatlakozás típusa:Tompa{0}}hegesztési végek ferde élekkel a közvetlen csőhegesztéshez, biztosítva a folyamatos, szivárgás-mentes áramlást.
Felületkezelés:Szabványos őrlési felület, opcionális pácolás és passziválás a fokozott korrózióállóság és tisztaság érdekében.
Alkalmazások
A MIDAS 180 fokos rozsdamentes acél könyököket olyan iparágakban alkalmazzák, ahol a korrózióállóság és a hatékony áramlás visszafordítása egyaránt prioritást élvez. A hőcserélők gyártása során a visszatérő ívek alapvető alkotóelemek, amelyek létrehozzák a héj-és-csőben használt U-csőkötegeket, valamint számos más hőátadó kialakítást. A vegyi feldolgozó üzemek ezekre a kanyarokra támaszkodnak a korrozív folyadékok kompakt elosztóelrendezéseken belüli kezelésére. Az élelmiszer- és italipar élvezi a sima, rés{7}}mentes áramlási útvonalat, amely biztosítja a higiénikus működést. A gyógyszeripari létesítmények a rozsdamentes acélt részesítik előnyben a szennyeződés megelőzése érdekében, míg a tengeri és tengeri alkalmazásoknál a 316{10}}minőségű rozsdamentes acélon támaszkodnak a kloridok által kiváltott korrózióval szembeni ellenálló képessége. Mindezekben az ágazatokban az egyetlen-darabból álló visszahajlítás és a korrózióálló{14}}anyagok kombinációja megbízható, hosszú távú teljesítményt biztosít.
Minőségbiztosítás
Minden MIDASrozsdamentes acél 180 fokos könyökszállítás előtt alapos vizsgálatnak vetik alá. Minőség-ellenőrzési folyamatunk magában foglalja a kémiai összetétel ellenőrzését, a méretek ellenőrzését és a felület szemrevételezését az esetleges egyenetlenségek szempontjából. Teljes anyagvizsgálati tanúsítványt (MTC) biztosítunk, amely megfelel az EN 10204 / 3.1B szabványnak minden tételhez, biztosítva a teljes nyomon követhetőséget és a nemzetközi szabványok betartását.
Következtetés
A MIDAS 180 fokos rozsdamentes acél könyökök a hatékony áramlás irányváltást a korrózióállósággal ötvözik, műszakilag kiváló megoldást kínálva hőcserélőkhöz, kompakt elosztókhoz és egyéb olyan alkalmazásokhoz, ahol teljes irányváltásra van szükség. Akár a nyomásveszteség minimalizálása, akár az élettartam meghosszabbítása, akár a tisztaság biztosítása az érzékeny folyamatokban, a 180 fokos rozsdamentes acél könyök megbízható, hosszú távú teljesítményt nyújt.
